除下列参考图外，GH268系列多款配置，详询客服或去无锡硅湖淘宝店铺
https://shop69683516.taobao.com
技术特点：

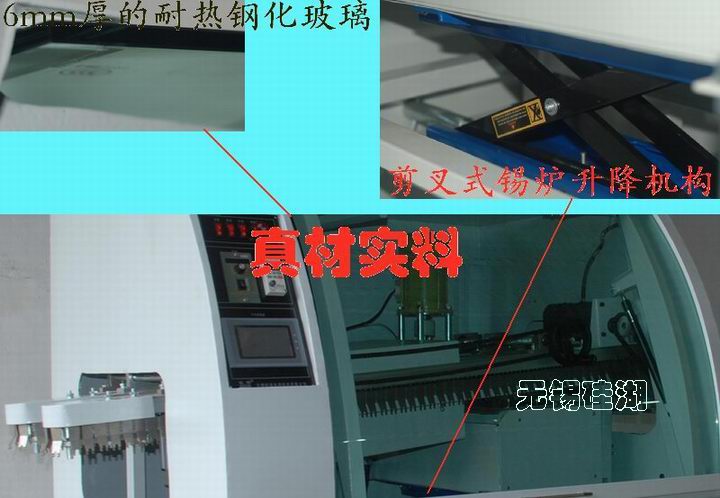

- 整机圆弧造型，d6圆弧钢化玻璃大开门，机架采用d2.0冷轧钢板焊接而成，调宽丝杆机构。
- 适用基板尺寸：推荐长度100～350mm，宽度20～160mm。
- 助焊剂采用无杆气缸和电磁阀控制的自动扫描式喷雾涂敷。
- 速度0.5～1.8m/min电子无级可调，采用日本进口东方电机（5IK60GU-CF/5GU75KB）。

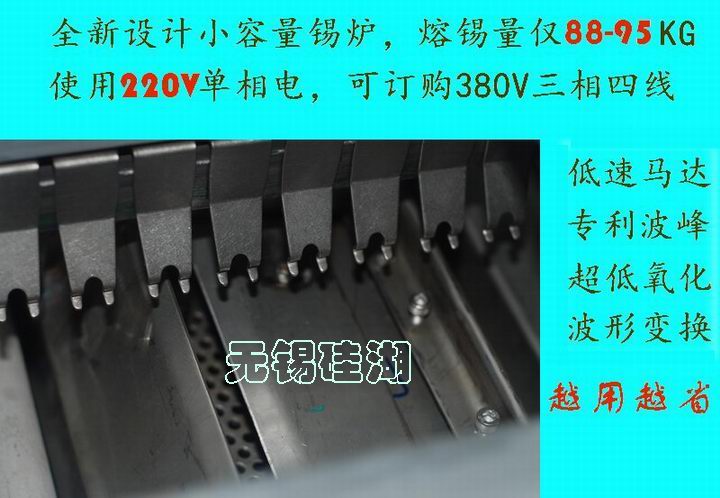

- 锡槽容量160Kg，专利波峰焊锡槽，采用进口d2 SUS304板制作而成。

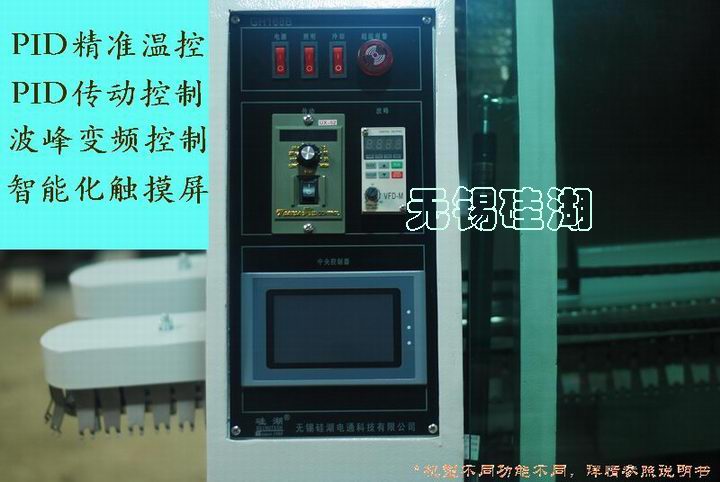

- 预热功率1.5KW，预热长度400mm，常温～200°C数字预置调节，采用WINPARK智能PID温控仪，带PID参数自整定功能。
- 锡炉功率3KW，常温～300°C数字预置调节，采用WINPARK智能PID温控仪，带PID参数自整定功能。加热采用SUS304套管结构，维护保养简单。
- 波峰采用DELTA变频调速控制器，波峰1高度：5-14mm,波峰2高度：5～12mm可调。
- 整机功率最大约4.5KW，平均工作功率只有1.5-2KW，220V/50Hz。
技术参数及价格表
机型
|
GH-168喷雾微型波峰焊（内置喷雾）
|
控制系统
|
智能仪表
|
PCB宽度
|
20-160mm
|
PCB运输高度
|
Max．100mm
|
PCB运输方向
|
L—R(R—Loption)
|
PCB运输速度
|
0.3-1.8m／min
|
运输导轨倾角
|
5
|
预热区长度
|
400mm
|
预热区温度
|
室温-200℃
|
预热功率
|
1.5kw
|
波峰高度
|
波峰I:5-14mm变频可调,波峰II:5-12mm变频可调
|
适用焊料类型
|
普通焊料（推荐“云锡”牌63AA焊料）
|
锡炉容锡量
|
160kg
|
锡炉温度
|
室温-300℃
|
锡炉功率
|
3kw
|
控温方式
|
P.I.D
|
助焊剂容量
|
约5L
|
助焊剂流量
|
10-lOOml／min
|
电源
|
220v/4.5KW
|
气源
|
0.3-0.5Mpa，气流量12L/min
|
重量
|
约350kg
|
外形尺寸
|
1700x 1000x 1520(mm)
|
最大生产效率
|
1920件(PCB=160mm*200mm，V=0.8m/min)
|
每小时耗电量
|
1.5-2度(视使用环境)
|
|
|
|
|
|
