产品介绍

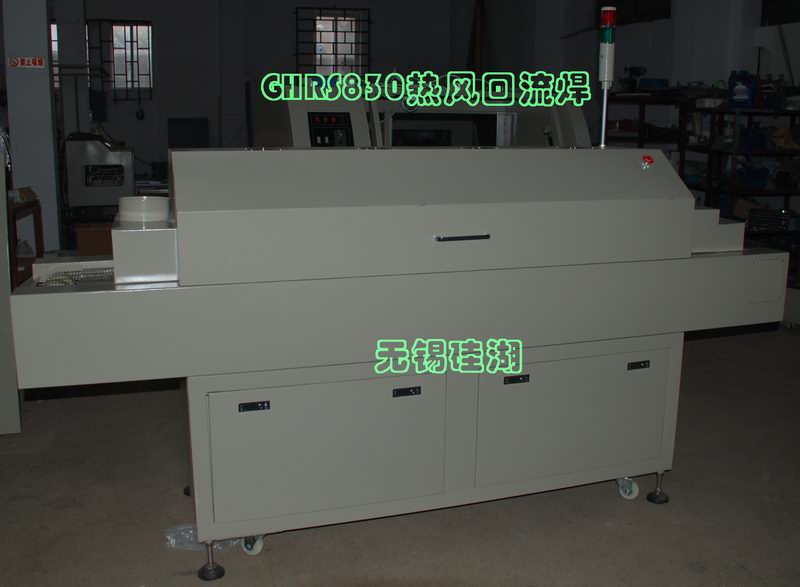

  | 热风回流焊 >> GHRS系列热风回流焊





本机特点:
   GHRS系列热风回流焊机适用于表面贴装线路板的整体焊接.胶水固化与烘干该机内腔采用不锈钢材料,不锈钢网带无级调速传输(双面焊接选用链式传输),数字化显示带速,红外与强制热风循环结合加热:各沮区单独自动/手动PID调节温度,沮区设计合理,各沮区可以设计最佳的沮虚分布和稳定的加热过程,热效高,节省电力,满足各种工艺要求,达到埋想的焊接效果。

◇优化结构.轻巧,美观.经久耐用.热效高,节省电力。
◇炉腔上部采用可歼启式结构,歼启角度火.使保养和维护更方便简单。
◇不锈钢内腔材料,耐腐蚀易清理。
◇不锈钢网带输送.可防止PCB板抖动,保证了高品质的焊接质量(双面焊接选用链式传输)。
◇传输采用无级调速.带速可设定,数字化显示。不锈钢输送网带自动延时关机
◇温控采用进口表组件.温度数字显示与设定。独立温区自动/手动PID调节,具有超温报警功能.大功率SSR驱动,控温精确稳定。
◇电脑温度曲线显示,可打印。(选配)
◇黑晶体远红外加热.升温快,热效率高,热风循环,
◇快速取件系统.保证断电后炉腔内工件快速取出。
◇出口强风冷却。

工艺流程图
PCB板准备→印锡膏→贴装元器件→检查→回流焊接→检测

技术参数

 号

GHRS430

GHRS530

GHRS630

GHRS830

温区个数

4

5

6

8

电源功率

380V5.5KW

380V7KW

380V8.5KW

380V17KW

运输网带宽度

300mm

300mm

300mm

400mm

输送速度

O.1——1.5M

控温精度

PID调节,  0.5%

控温范围

室温——300℃

内腔尺寸

960Lx420Wx 170H

1190Lx420Wx 170H

1400Lx 420Wx 170H

1400Lx420Wx 170H

外形尺寸

1850Lx612Wx 1100H

2240Lx612Wx 1100H

2500LX612Wx 1100H

2500Lx612Wx 1100H
